Qu'est-ce que le roulement à rouleaux

Les roulements à rouleaux sont utilisés pour remplacer le mouvement coulissant par un mouvement de roulement à faible friction dans les applications rotatives. Les principaux types de roulements à rouleaux sont cylindriques, sphériques et coniques. En général, les roulements à rouleaux offrent des capacités de charge plus élevées que les roulements à billes de même taille. Si vous souhaitez connaître les spécifications et les prix des roulements à rouleaux, veuillez nous contacter !

Avantage du roulement à rouleaux

Précision:Les roulements à rouleaux offrent une haute précision, permettant un mouvement linéaire précis.

Capacité de chargement
Grâce à leur conception supérieure, les roulements à rouleaux peuvent supporter des charges provenant de plusieurs directions, augmentant ainsi considérablement leur capacité de charge.

Rigidité
La conception circulaire à quatre rangées des guidages à rouleaux offre une rigidité accrue, ce qui les rend adaptés aux applications lourdes.

Autolubrifiant
Certains roulements à rouleaux sont dotés d'ensembles autolubrifiants qui réduisent les besoins de maintenance et augmentent la durée de vie des roulements.

Polyvalence
Roller Bearing propose une vaste sélection de roulements linéaires adaptés à diverses applications, allant des petits appareils électroniques aux grandes machines industrielles.

Réduction de bruit
Les roulements à rouleaux peuvent également contribuer au fonctionnement plus silencieux des machines. Puisqu’ils génèrent moins de frictions et de vibrations, ils génèrent généralement moins de bruit de fonctionnement que les autres types de roulements.

Efficacité
Leur conception permet aux roulements à rouleaux de fonctionner à des vitesses élevées avec une perte d'énergie minimale. Cela en fait une option viable pour de nombreux systèmes de contrôle de mouvement.

Type de roulement à rouleaux

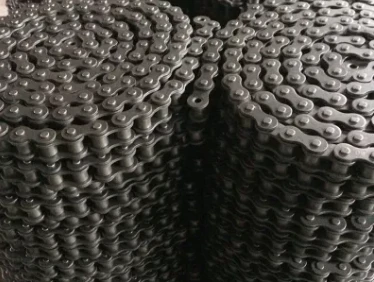

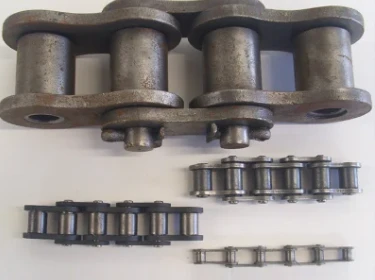

B Series Simplex/Duplex/Triplex Roller Chain& Bushing Chains

Roulements à rouleaux sphériques

Le roulement à rotule comprend une bague intérieure avec deux pistes de roulement inclinées selon l'angle de l'axe du roulement, une bague extérieure avec un chemin de roulement sphérique commun, des éléments roulants sphériques, des cages et, dans certaines conceptions, des bagues centrales internes.

Roulements à rouleaux cylindriques

Ces roulements comportent des rouleaux de forme cylindrique en contact linéaire avec les chemins de roulement mais ne sont pas de véritables cylindres. Au lieu de cela, ils ont des extrémités couronnées ou flottantes pour soulager le stress. Vous pouvez les trouver dans des configurations à une ou deux rangées. Néanmoins, quel que soit votre choix, leur géométrie leur confère une plus grande capacité de charge radiale dans les applications à grande vitesse. Néanmoins, ils ont une capacité de charge de poussée modérée.

Roulements à rouleaux coniques

Les rouleaux coniques sont conçus selon le principe selon lequel les cônes peuvent rouler les uns sur les autres sans glisser. Ils contiennent un anneau intérieur et extérieur et des rangées d'assemblages de cônes non séparables. Les roulements à rouleaux coniques fonctionnent sur des chemins de roulement coniques correspondant à la conception conique des roulements. En raison de leur surface de contact importante, les rouleaux coniques peuvent résister à de lourdes charges radiales, axiales et de poussée, généralement dans des applications à vitesse modérée.
Ils ressemblent beaucoup aux roulements cylindriques, mais si vous décidez lequel acheter, voici la principale différence : les roulements à rouleaux cylindriques ne supportent que des charges de poussée limitées. Dans le même temps, leurs homologues coniques peuvent gérer des charges de poussée importantes. Les roulements à rouleaux coniques sont généralement disponibles en tailles pouces et métriques.

Roulements à aiguilles

Ces rouleaux comportent des roulements fins et longs positionnés horizontalement dans le boîtier du roulement. Ils peuvent avoir des extrémités coniques pour maintenir la position du rouleau ou des extrémités hémisphériques pour un mouvement libre du roulement. Les roulements à aiguilles sont une variante des roulements cylindriques. Leurs conceptions en forme de coupelle leur permettent de résister à des capacités de charge radiale élevées dans les applications nécessitant une précision de rotation à grande vitesse.
Le principal avantage des rouleaux à aiguilles est leur capacité à utiliser la surface de contact comme chemin de roulement intérieur ou extérieur, ou les deux. La construction fournit également de grands réservoirs de pétrole tout en conservant une conception de section transversale minimaliste. Vous trouverez des rouleaux à aiguilles avec ou sans bague intérieure.

Roulement à rouleaux de poussée

Les butées sont des roulements rotatifs spécifiques utilisés pour supporter des charges élevées dans des environnements hostiles. Ils peuvent comporter divers éléments roulants, notamment des aiguilles, des rouleaux coniques, sphériques ou cylindriques, qui divisent les bagues de roulement. Les rouleaux de poussée supportent des charges axiales et de poussée parallèles à l'axe de l'arbre. Leur indice de vitesse varie en fonction de l'élément roulant utilisé. Par exemple, les butées à rouleaux à billes sont excellentes pour les applications à grande vitesse, mais les butées à rouleaux cylindriques sont limitées aux vitesses modérées.

La différence entre les roulements à billes et les roulements à rouleaux

Roulements à rouleaux

Capacité de charge plus élevée :En raison du contact linéaire, les roulements à rouleaux peuvent supporter des charges radiales plus lourdes.
Variété de modèles :Différentes conceptions comme cylindrique, conique, sphérique et à aiguille répondent à diverses applications.
Durabilité:Robuste pour supporter des charges plus lourdes sans se déformer.
Moins de sensibilité :Plus résistant aux chocs et au désalignement que les roulements à billes.

Désavantages
Friction:A généralement un coefficient de friction légèrement plus élevé que celui des roulements à billes.
Taille:Généralement plus volumineux, nécessitant plus d’espace dans les machines.
Entretien:Peut nécessiter un entretien plus fréquent, en particulier dans les applications à grande vitesse en raison d'une friction accrue.

Roulements à bille

Faible coefficient de friction :Les roulements à billes présentent une friction de démarrage et de fonctionnement inférieure, idéale pour les applications à grande vitesse.
Design compact:Ils nécessitent moins d’espace et peuvent être utilisés dans des mécanismes plus petits.
Polyvalence:Convient aux charges radiales et axiales (poussée).
Faible entretien:Ils ont une durée de vie plus longue dans les applications avec moins de charge axiale et nécessitent un entretien moins fréquent.

Désavantages
Capacité de chargement:Capacité limitée à supporter de lourdes charges radiales par rapport aux roulements à rouleaux.
Durabilité:Peut se déformer sous des charges excessives, entraînant une durée de vie réduite des roulements.
Sensibilité:Plus vulnérable au désalignement et aux charges de choc.

Composant du roulement à rouleaux

Bague intérieure et chemin de roulement
Le chemin de roulement intérieur est un anneau plus petit au-dessus de l'arbre. Il est positionné à l'intérieur du chemin de roulement extérieur.
Sur les roulements à rouleaux, le chemin de roulement est plat ou conique avec une bride qui maintient les rouleaux en place.
Sur les roulements à billes, une rainure est découpée dans sa circonférence extérieure.

Éléments roulants
Les roulements peuvent tourner librement grâce aux billes ou aux rouleaux fixés entre les bagues intérieure et extérieure. S'ils n'étaient pas là, la friction entre les bagues détruirait rapidement le roulement. Les billes et les rouleaux des roulements sont fabriqués selon des spécifications symétriques exactes, car un élément roulant asymétrique réduit les performances du roulement. Les éléments roulants dépendent fortement de la qualité de leur surface, car celle-ci affecte la fluidité de leur rotation. La friction génère de la chaleur, raccourcissant la durée de vie des roulements et augmentant le bruit des roulements.

Cage de roulement
Une cage de roulement maintient les billes ou les rouleaux en place entre les chemins de roulement intérieur et extérieur. Cela garantit que les billes/rouleaux peuvent tourner librement, tout en conservant leur espacement.

Chemin de roulement extérieur
Les roulements sont constitués d'un chemin de roulement extérieur et d'un chemin de roulement intérieur (anneau) qui abrite les billes ou les rouleaux à l'intérieur.
Sur les roulements à rouleaux, le chemin de roulement extérieur est plat, sphérique ou conique avec une bride qui maintient les rouleaux en place.
Sur les roulements à billes, une rainure est découpée le long de la circonférence intérieure du chemin de roulement afin que les billes soient maintenues en place.

Roulement complet
Lorsque tous les composants sont assemblés, ils constituent le roulement. Les éléments roulants peuvent être exposés et nécessitent une lubrification appropriée pour fonctionner correctement.

Problèmes courants et solutions liés aux roulements à rouleaux

Problèmes courants associés aux roulements à rouleaux

1. Pollution sonore des roulements

Étant donné que les roulements à rouleaux sont utilisés pour supporter des charges radiales et axiales élevées, les problèmes de bruit et de vibrations dans les roulements à rouleaux sont très courants en raison de procédures inappropriées ou d'autres problèmes sous-jacents. Cela peut avoir un impact négatif sur les performances et la longévité des machines dans lesquelles elles fonctionnent.

2. Bruit dans les roulements à rouleaux

La principale source de bruit dans les roulements à rouleaux est l'interaction entre les éléments roulants du cylindre (par exemple rouleaux, billes), la cage et les chemins de roulement des roulements. Un bruit excessif peut indiquer une usure et une friction et peut aggraver le problème en causant des dommages plus importants aux roulements et aux machines qu'il fait fonctionner s'il n'est pas traité rapidement. De plus, le bruit qui en résulte perturbe l’environnement de travail.

3. Vibrations dans les roulements à rouleaux

La vibration des roulements à rouleaux résulte des forces dynamiques générées pendant le fonctionnement qui provoquent le déplacement des éléments roulants à l’intérieur des roulements. Les vibrations peuvent résulter d'un désalignement, de charges déséquilibrées ou de contaminants. Des niveaux de vibrations élevés peuvent également affecter négativement les machines environnantes, réduisant leur efficacité et causant des dommages.

4. Échecs prématurés

Une défaillance prématurée des roulements à rouleaux fait référence à des pannes inattendues avant leur durée de vie prévue. Les problèmes proviennent de nombreux facteurs provenant soit des roulements eux-mêmes, soit des machines dans lesquelles ils ont été placés.
La principale source de défaillance prématurée des roulements à rouleaux est la contrainte excessive et l'usure exercées sur les composants du roulement pendant le fonctionnement, en particulier sur les composants qui permettent aux roulements de tourner. Cela entraînera une abrasion et une usure de surface entre les bagues intérieures et extérieures, les éléments roulants, les chemins de roulement et les contaminants, entraînant un remplacement fréquent et une augmentation des coûts de maintenance.

5. Problèmes de lubrification

La lubrification est importante pour garantir des performances optimales des roulements, prolonger la durée de vie et éviter les temps d'arrêt et les réparations coûteux des équipements. Bien qu'il s'agisse d'une procédure d'entretien de routine, son application exige de la précision et un soin approprié, car une application incorrecte peut endommager gravement la machine.
Par exemple, une lubrification insuffisante entraînera une augmentation de la friction entre les composants, ce qui pourrait également conduire à une protection inadéquate et à une usure accrue, en particulier autour de la zone des éléments roulants. Avec une usure accrue et plus de friction, les chemins de roulement généreront plus de chaleur, entraînant une accumulation de chaleur et une efficacité réduite des performances globales de l'équipement.

Des conseils de dépannage

Gestion de la lubrification pour la réduction du bruit

Quelques étapes pour réduire le bruit dans les roulements à rouleaux incluent la gestion de la lubrification. Assurer une lubrification appropriée en plus d’utiliser le bon type de lubrifiant est efficace pour aider à réduire le bruit. De plus, des solutions d'amortissement du bruit sont disponibles pour la plupart des types de roulements à rouleaux, notamment les roulements à aiguilles, les roulements à rotule sur rouleaux et les roulements à rouleaux cylindriques.
La sélection du lubrifiant approprié peut être effectuée en fonction de facteurs tels que votre capacité de charge, votre vitesse, votre température et les conditions environnementales que vous pouvez configurer via les directives du fabricant. Il est utile d'établir un calendrier pour garantir que votre machine est également lubrifiée à des intervalles appropriés.

Utilisation des outils d'alignement d'arbre

Les vibrations peuvent signifier que vos machines contiennent des pièces mobiles desserrées, ce qui peut entraîner des pannes prématurées. Assurez-vous qu'ils sont correctement serrés en vous référant aux spécifications du fabricant. De plus, l'utilisation d'outils d'alignement d'arbre permettra d'éviter davantage ce problème en garantissant que toutes vos pièces ont été mesurées et alignées.

Applications du roulement à rouleaux

On pense généralement que les roulements à rouleaux sont principalement utilisés dans des applications industrielles, mais ce n'est pas toujours le cas. Les roulements à rouleaux peuvent être utilisés à diverses fins et présentent de nombreux avantages par rapport aux roulements à billes conventionnels. Dans cette section, nous explorerons diverses utilisations et applications des roulements à rouleaux.
Les principaux avantages de l'utilisation de roulements à rouleaux comprennent une plus grande capacité de charge, un fonctionnement plus fluide, moins de besoins d'entretien, une durée de vie accrue et des performances globales améliorées. Ces avantages les rendent idéaux pour un large éventail d’industries, notamment l’agriculture, l’automobile et l’ingénierie aérospatiale.

Voici quelques applications courantes des roulements à rouleaux :

Composants automobiles tels que arbres à cames, vilebrequins et systèmes de suspension.
Matériel agricole tel que moissonneuses-batteuses et tracteurs.
Composants aérospatiaux tels que les pales de ventilateur et les trains d'atterrissage.
Machines de construction telles que pelles et bulldozers.

Les roulements à rouleaux sont également relativement faciles à installer par rapport aux autres types de roulements en raison de leur nature auto-alignante, ce qui permet de réduire considérablement le temps d'installation. De plus, ils nécessitent une lubrification minimale, ce qui les rend également rentables en termes de coûts de maintenance à long terme. Cela explique pourquoi les installations de roulements à rouleaux se trouvent souvent dans des zones où les vibrations ou les températures extrêmes pourraient autrement causer de graves dommages ou une défaillance si des roulements à billes standard étaient utilisés à la place.

Questions fréquemment posées

Q : Les roulements à rouleaux peuvent-ils être remis à neuf ?

R : Oui, mais ça dépend. Il n'est pas économique de remettre à neuf de petits roulements. Cependant, les plus grands avec des diamètres d'alésage supérieurs à 6- pouces peuvent être remis à neuf avec des avantages économiques.

Q : Comment puis-je m'assurer de choisir le roulement à rouleaux adapté à mon application ?

R : Les fabricants recommandent de consulter un ingénieur d'application de roulements pour maximiser les performances et garantir la réussite du projet lors du choix de vos spécifications de conception.

Q : Qu’est-ce qu’un roulement à rouleaux à came ?

R : Un roulement à rouleaux à came est un type de roulement à rouleaux avec une bague extérieure qui a été modifiée pour inclure des brides de guidage. Il est utilisé dans les applications de cames et de suiveurs pour supporter des charges radiales élevées.

Q : Qu'est-ce qu'un roulement à rouleaux en cage ?

R : Il s'agit d'un roulement à rouleaux avec une cage entre les rouleaux pour réduire la friction, maintenir les rouleaux et les maintenir constamment espacés. Il est conçu pour résister à des charges radiales et axiales modestes.

Q : Quelle est la durée de vie prévue d’un roulement à rouleaux ?

R : En ce qui concerne la durée de vie prévue des roulements à rouleaux, divers facteurs peuvent affecter la longévité. Les roulements à rouleaux sont généralement fabriqués à partir d'acier ou d'autres matériaux à faible frottement et à capacité de charge élevée, ce qui leur permet de supporter un poids maximum tout en offrant un bon contrôle du mouvement. À ce titre, ils sont utilisés dans de nombreuses industries depuis de nombreuses années.

Q : Les roulements à rouleaux nécessitent-ils un entretien spécial ?

R : L’entretien des roulements à rouleaux est un élément essentiel de toute opération les impliquant. Cela nécessite une attention particulière pour garantir qu’ils fonctionnent de manière optimale et que leur durée de vie soit maximisée.

Q : Quel est le poids maximum qu’un roulement à rouleaux peut supporter ?

A: La capacité de charge maximale d'un roulement à rouleaux particulier dépend de plusieurs facteurs tels que sa taille, sa conception et les matériaux de construction utilisés. Toutefois, en général, différents types de roulements à rouleaux sont capables de supporter différents degrés de charge. Par exemple:

Roulements à rouleaux coniques – Peuvent généralement supporter jusqu'à 1 million de livres de charge radiale par roulement

1. Roulements à rouleaux cylindriques – Peuvent généralement supporter jusqu'à 500 000 livres de charge axiale et radiale combinée par roulement

2. Roulements à rouleaux sphériques – Peuvent souvent gérer jusqu'à 2 millions de livres de charge axiale et radiale combinée par roulement

Q : Les roulements à rouleaux sont-ils faciles à installer ?

R : Lorsque l’on considère les roulements à rouleaux, l’une des questions les plus importantes à se poser est de savoir s’ils sont faciles à installer. Heureusement, c’est le cas dans la plupart des cas. Les roulements à rouleaux présentent généralement une conception qui leur permet d'être facilement installés sans nécessiter d'outils ou de techniques spécialisés. Cela permet à toute personne possédant des connaissances de base en systèmes mécaniques de réaliser un processus d’installation rapidement et efficacement.

Q : Les roulements à rouleaux sont-ils capables de fonctionner à des températures extrêmes ?

R : Les roulements à rouleaux font partie intégrante de nombreux systèmes mécaniques. Leur capacité à fonctionner à des températures extrêmes les rend inestimables dans de nombreux domaines d’application. Qu'il s'agisse d'équipements fonctionnant dans des conditions désertiques ou exposés à des climats glacials, les roulements à rouleaux peuvent être fiables pour accomplir leurs tâches avec précision et exactitude, quel que soit l'environnement.

Q : Pourquoi les roulements à rouleaux échouent-ils ?

R : La majorité des défaillances de roulements sont dues à une lubrification inappropriée. Un problème de lubrification peut survenir si un lubrifiant inapproprié est utilisé, si une quantité insuffisante de lubrifiant est appliquée ou si le roulement a été exposé à des températures excessives qui ont provoqué une dégradation du lubrifiant.

Q : Les roulements à rouleaux doivent-ils être graissés ?

R : La lubrification est absolument essentielle au bon fonctionnement des roulements à billes et à rouleaux. Un lubrifiant approprié réduira la friction entre les surfaces de glissement internes des composants du roulement et réduira ou empêchera le contact métal sur métal des éléments roulants avec leurs chemins de roulement.

Q : Les roulements à rouleaux s’usent-ils ?

R : Dans certaines applications, les roulements peuvent subir une perte substantielle de matière (usure) en raison du manque de lubrification, de la présence de particules abrasives, de la corrosion, de la rotation oscillante et d'autres causes.

Q : Comment lubrifier les roulements à rouleaux ?

R : La viscosité de l'huile est liée à l'épaisseur du film qu'elle peut créer, ce qui est crucial pour la séparation des parties roulantes et coulissantes d'un roulement. Lubrifiant à base de graisse : Bien que certaines applications de roulements utilisent de l'huile comme lubrifiant, la graisse est le lubrifiant de choix pour 80 à 90 % des roulements.

Q : Quelles sont les trois causes des roulements à rouleaux bruyants ?

R : Parmi les diverses causes d'un roulement bruyant figurent les défauts de fabrication, la lubrification, la contamination, les conditions de montage et l'application. Les défauts de fabrication ne représentent qu’une petite partie des défauts des roulements, car de nombreux fabricants ont mis en place des dispositions pour éliminer ces défauts.

Q : Les roulements à rouleaux sont-ils bruyants ?

R : Les roulements à éléments roulants sont généralement plus sujets aux contacts métal sur métal et ont tendance à être plus bruyants que les roulements à billes, où les films d'huile sont beaucoup plus épais et où les contacts ne se produisent pas aussi souvent.
