Sélection du jeu interne ou de la précharge
Le jeu de fonctionnement ou précharge dans un roulement influence, entre autres, le frottement, la taille de la zone de charge et la durée de vie d'un roulement. Le diagramme 1 montre la relation entre ces paramètres. Le schéma est généralisé et basé sur des roulements sous charge radiale.
Pour les applications générales, la plage de dégagement de fonctionnement doit se situer dans la zone recommandée indiquée dans le diagramme 1.
Sélection du jeu interne initial et Sélection de la précharge décrivent les facteurs d'influence qui doivent être pris en compte et fournissent les méthodes par lesquelles vous pouvez calculer le jeu interne initial nécessaire pour atteindre le degré de jeu/précharge requis par votre application.

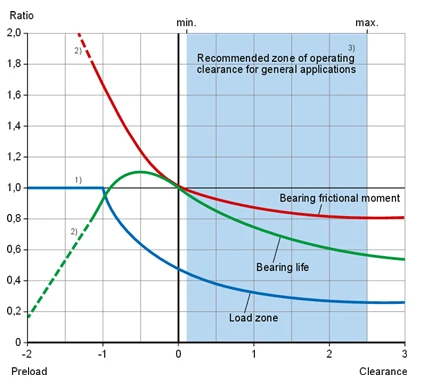

diagramme 1 - Autorisation opérationnelle ou précharge par rapport aux principaux critères opérationnels
Le jeu interne du roulement (fig. 1) est défini comme la distance totale sur laquelle une bague de roulement peut être déplacée par rapport à l'autre dans le sens radial (jeu interne radial) ou dans le sens axial (jeu interne axial).
Le jeu interne initial est le jeu interne dans le roulement avant le montage.
Le jeu monté est le jeu interne dans le roulement après le montage mais avant le fonctionnement.
Le jeu de fonctionnement est le jeu interne du roulement lorsqu'il est en fonctionnement et qu'il a atteint une température stable.
Dans la plupart des applications, le jeu interne initial d'un roulement est supérieur à son jeu de fonctionnement. Cela est dû aux effets de :
ajustement serré avec l'arbre et/ou le boîtier
dilatation thermique des bagues de roulement et des composants associés
Les roulements doivent avoir le jeu de fonctionnement approprié pour fonctionner de manière satisfaisante (Importance de sélectionner le jeu/précharge correct).
Dans la plupart des cas, les roulements nécessitent un certain degré de jeu (sélection du jeu interne initial). Cependant, dans certains cas, ils peuvent nécessiter une précharge, c'est-à-dire un jeu négatif (Sélection de la précharge).
En règle générale :
Les roulements à billes doivent avoir un jeu de fonctionnement pratiquement nul.
Les roulements à rouleaux cylindriques, à aiguilles, à rotule et toroïdaux CARB nécessitent généralement au moins un petit jeu opérationnel.
Les roulements à rouleaux coniques et à billes à contact oblique doivent avoir un faible jeu opérationnel, sauf dans les applications où un degré élevé de rigidité ou de contrôle de position est requis, auquel cas ils peuvent être montés avec un certain degré de précharge.
